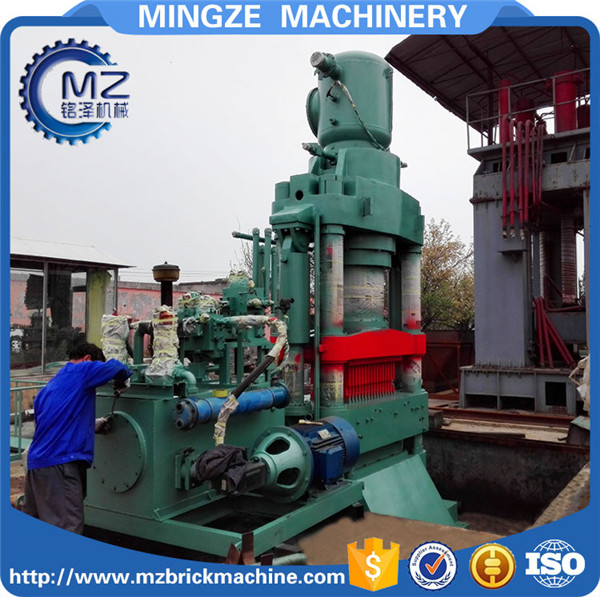

液压压砖机中速度换接回路慢速之间转换的工作原理

　　液压压砖机运转中速度切换回路处于工作状态时，压力油通过个别阀进入液压缸的右室，使活塞迅速向左返回，在返回的过程中阶段性地扩大行程阀。这种电路速度的切换过程比平滑的冲击小，触点方位正确，可以可靠地切换。但是，受液压压砖机结构约束的行程阀装置的方位不能任意稳定。这表明液压驱动器从一个循环即运动速度切换到另一个运动速度。因此，该切换不仅包括高速旋转低速的切换，还包括两个低速的切换。实现这些功能的电路应该具有高的速度交换稳定性。液压压砖机其工作原理与液压系统中流量调节阀控制的流量调节回路有点相似。

　　1.液压压砖机快速运动转低速运动的换接回路的工作原理

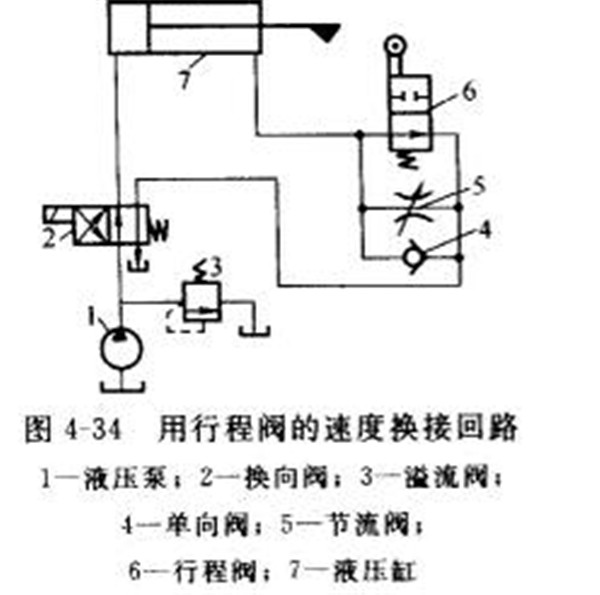

图4-34显示了液压压砖机中实现快、慢转换的行程阀电路。在图示的状态下，液压缸7是快速的。当连接在活塞上的限位器压下行程阀6时，行程阀关闭，液压压砖机中液压缸的回油通过节流阀5返回油箱，活塞运动变为慢速工作。当液压缸反向运动时，经过液压压砖机的液压油同时通过单向阀4和节流阀5进入液压缸的右腔，活塞迅速返回右侧。电路的快慢切换过程相对稳定，切换点位置相对准确，但行程阀的安装位置不能随意安排。将行程阀改为电磁阀也可以实现快慢切换，安装连接方便，但速度切换的稳定性、可靠性和换向精度较差。图4-31所示电路也可以实现快、慢切换。

　　2.液压压砖机两种低速转换电路的工作原理

另一个例子如图4-35所示，图4-35显示了带有两个调速阀的两个调速切换回路。图(a)显示两个速度控制阀并联，通过换向阀3实现变速。在这个回路中，当一个速度控制阀工作时，没有油流经另一个速度控制阀，液压压砖机阀中的减压阀处于最大开启位置。当速度改变时，会有大流量瞬间流动，造成工作部件突然向前冲击，因此不适合工作过程中的速度改变。图(b)示出了液压压砖机中串联的两个速度控制阀，并且速度变化通过换向阀5实现。在该回路中，当调速阀1工作时，调速阀2被换向阀5短路，液压缸速度由调速阀1控制。在该回路中，需要将速度控制阀2的开度调节为小于速度控制阀1的开度。由于速度控制阀1始终处于工作状态，所以在速度变化期间，进入速度控制阀2的流量受到限制，因此速度变化相对稳定。
