斗式提升机

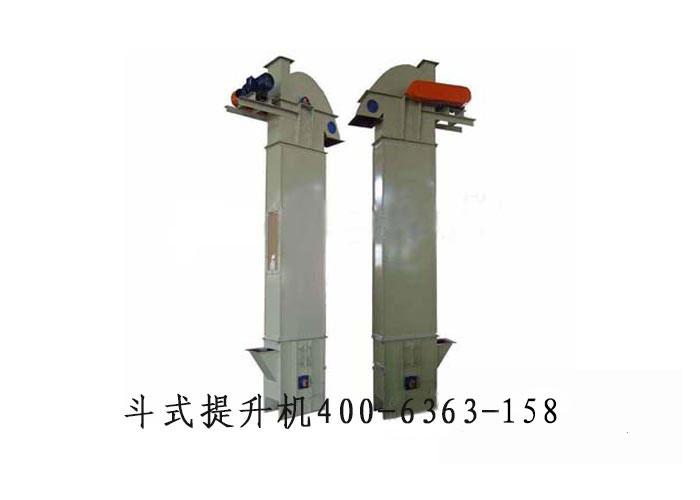

一、TH系列斗提

　　1、工作原理

　　TH系列斗式提升机用于垂直输送各种粉状、粒状及小块状的无磨琢及磨琢性小的物料，是一种圆环链斗提，采用混合式或重力卸料，挖取式装料;牵引件用优质合金钢高度圆环链;中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧，链轮采用可换轮缘组合式结构。

　　2、设备优势

　　TH系列提升机使用寿命长，轮缘更换工作简便，下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地?；は虏恐岬炔考?适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料，且物料温度在250℃以下，如煤、水泥、碎石、砂子、化肥、粮食等。

　　3、技术参数

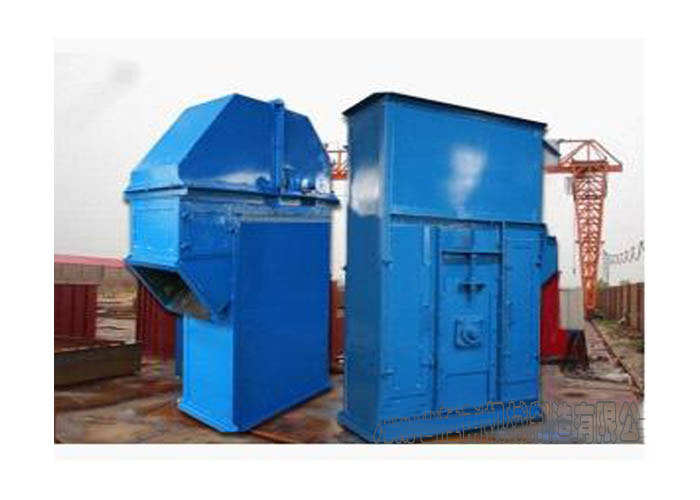

二、TD,D系列提升机

　　1、设备简介

　　TD系列垂直提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度高为40m;严格按照JB3926-85《垂直斗式提升机》标准设计制造，目前国内常用的均为垂直式。

　　2、设备特点

　　2.1、设备结构简单，运行平稳，挖取式装料，离心重力式卸料，物料温度不超过60℃;

　　2.2、TD系列斗式提升机与传统D型相比，输送效率高、料斗形式多，应优先选用;有四种料斗，即：Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗);

　　2.3、提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少;

　　2.4、驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少;

　　2.5、使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象，本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损;

　　2.6、运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。

　　3、基本结构

　　TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。 传动装置配有YZ型减速器ZQ(或YY)型减速器，YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠，具有噪音低，运转平稳，并随主轴浮动，可消除安装应力等优势。

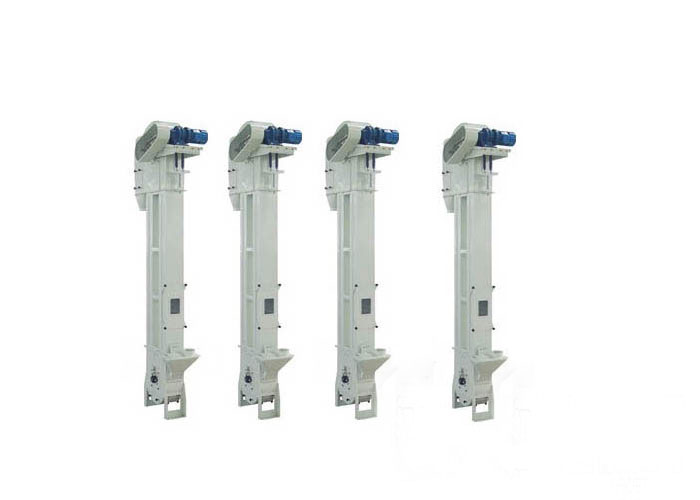

三、TB系列斗式提升机

　　1、设备简介

　　TB系列垂直斗提机采用板式套筒滚子链为牵引构件，料斗固定在链板上并连续布置，用流入式装载，低速重载卸料的斗提机;本机适用于输送中等及大块状的、易碎的和磨琢性的堆积密度小于2t/m3的物料，物料温度不超过2500C，如块煤、矿石、卵石、焦碳等 。

　　2、用途及特点

　　垂直斗式提升机广泛用于矿山、冶金、建材、煤炭、水电等部门垂直提升块状、粒状、粉状漫压不超过250℃的物料，如矿石、煤炭、焦炭、水泥、石砂等。是一种新型节能、高效的提升设备，在老厂进行技术改造时，可用其取代，近似规格的HL、PL型斗提机，本机具有结构简单，占地面积小，技术指标先进，工作可靠，使用维修方便等特点。

　　3、设备选择须知

　　TB型斗式提升机的结构形式繁多，请按《TH、TB型垂直斗式提升机选用与使用说明书》进行选型设计，提供订货总图或委托制造单位选型设计，但需提供所必需的原始资料，安装基础螺栓由用户自备。
