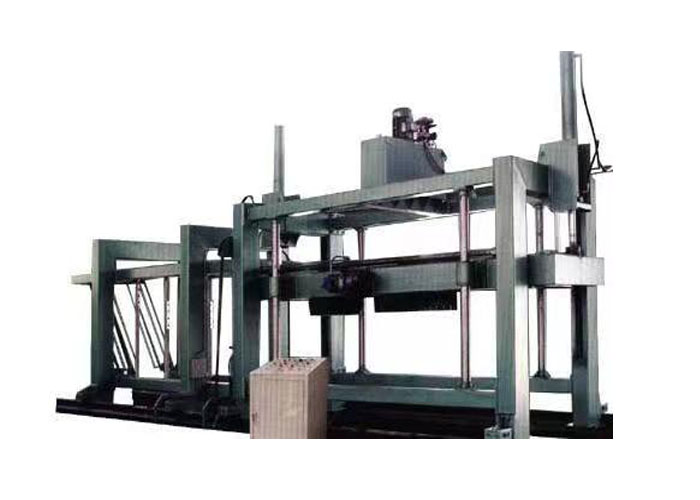

空中翻转切割机

　　一、概述：

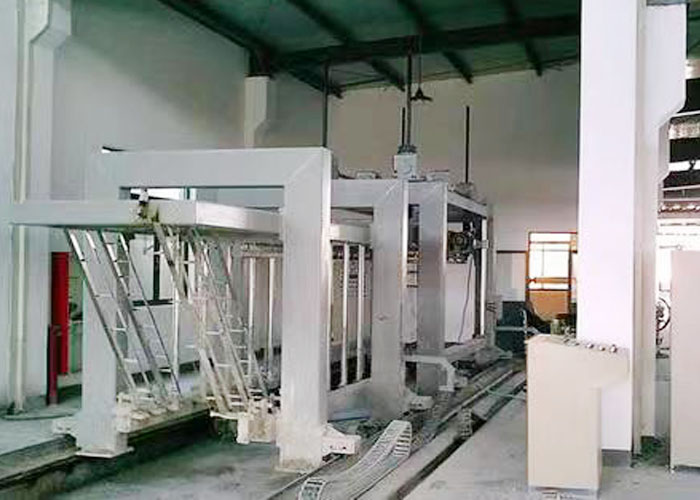

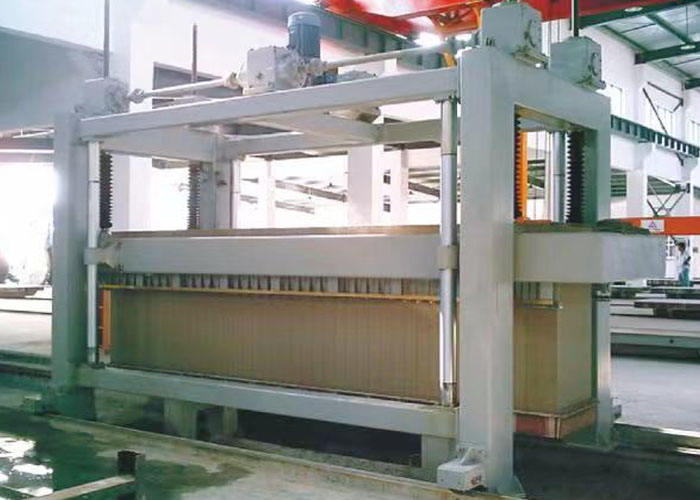

　　本厂生产的JFQ空中翻转切割机是在德国伊通技术基础上，结合国内实际情况开发出的一种简单、实用、高效的切割机组。翻转吊具把模具空中翻转90度后脱模把坯体连同模具侧板放置在切割台上，纵向切割装置通过电机带动自身行走,，对放置于切割台上的坯体进行行走切割，切割完成后行走至暂停位置，横向切割装置通过电机带动自身行走到坯体中央，停止后再进行水平式切割，横切架自上而下垂直降落切割直至上升复位。

　　二、工作方式：

　　(1)小车行走：预养好的坯体带?？罩蟹?0度，然后将坯体放在切割机上，由脱?；雇讶ツ？?。然后水平切割车进行水平切割，水平切割好后，横切小车定位自上而下进行垂直切割，切割好后横切小车复位，吊起坯体，水平切割车复位。

　　(2)坯体行走：预养好的坯体带?？罩蟹?0度，然后将坯体放在切割小车上或辊道上，由脱?；雇讶ツ？?。坯体通过小车或辊道行走进行水平切割，切割好后坯体继续前行至横切位置定位，进行横向切割，切割好后前行由行车吊走坯体。

　　三、主要特点：

　　1、该空中翻转式切割机机构简单、紧凑，维修方便。

　　2、工作效率高，在切割坯体的同时另一边可进行坯体翻转。

　　3、空中翻转切割机设备翻转平衡可靠。

　　4、坯体切割精度高。

　　5、横切传动两种形式：机械传动和液压传动。

　　6、切割坯体的同时可进行槽口铣加工，适用于板材加工。

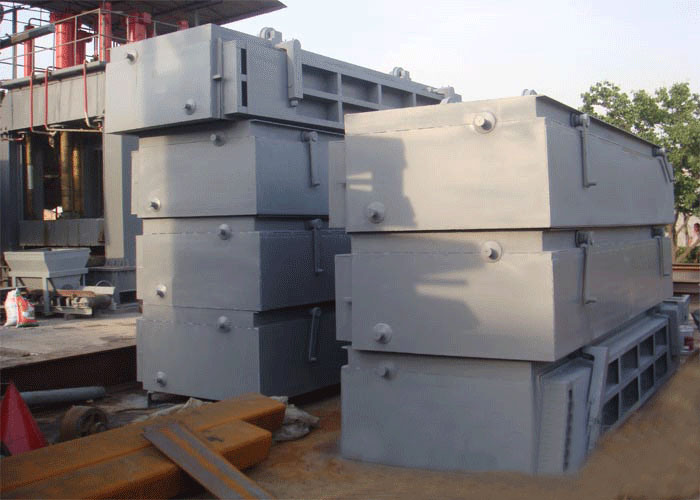

　　空翻系列模具、侧板、蒸养车:

　　模具是用来成型物品的工具，这种工具由各种零件构成，不同的模具由不同的零件构成。它主要通过所成型材料物理状态的改变来实现物品外形的加工。

　　按所成型的材料的不同，模具可分为金属模具和非金属模具。金属模具又分为：铸造模具(有色金属压铸，钢铁铸造)、和锻造模具等;非金属模具也分为：塑料模具和无机非金属模具。而按照模具本身材料的不同，模具可分为：砂型模具，金属模具，真空模具，石蜡模具等等。

　　侧板是与模具结合盛装浆料，同时又能承载坯体至切割机进行切割，并与蒸养小车组码后进入蒸压釜进行蒸养的工具。

　　蒸养车是加气混凝土生产过程中专用运输车辆，它适用生产过程中蒸压釜内的高温，高压的蒸养环境，具有不卡死，不变型等特点。蒸养车按顺序排列入釜道轨上，由半成品吊具装载切割后的砌体平放在小车上，再由入釜卷扬机进行编组，编组完毕后，由入釜卷扬机牵引进入蒸压釜进行蒸压养护。出釜后再将小车组牵引至成品堆场，卸下成品，小车返回至入釜轨道，进行下一轮工作。

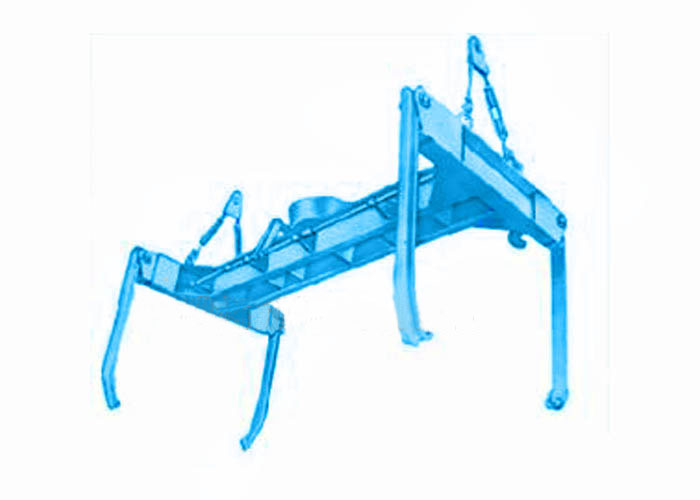

　　翻转吊具是加气混凝土砖设备中一道衔接工序中的设备，翻转品吊具作用就是切割工段切割完成后，通过翻转吊具把坯体吊至加气砖设备蒸养小车进行入釜编组。

　　翻转吊具主要作用

　　加气混凝土设备起重机械中吊取重物的装置。也是加气混凝土设备中一个重要的设备。吊取成件物品常用的吊具是吊钩，其他还有吊环、起重吸盘、夹钳和货叉等。起重吸盘、夹钳和货叉等可在起重机上作为专用吊具长久使用，的辅助吊具挂在吊钩上临时使用，常用于多货种仓库和堆场，以提高作业效率。抓取散状物料的吊具一般为颚板可开闭的抓斗，也可用电磁吸盘吸取如金属切屑等导磁性物料。吊取流动性物料的吊具常用的有盛桶和吊罐、一般通过倾侧或抽底塞等方式卸出钢水或化学溶液，通过打开吊罐底门卸出混凝土等流动性物料。

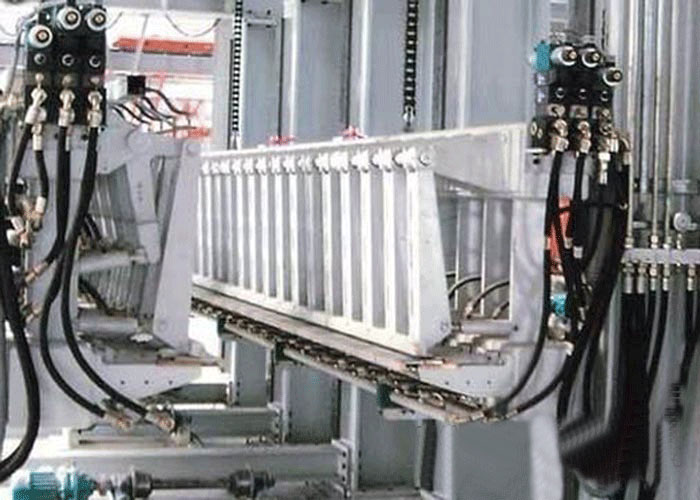

　　掰板机是加气混凝土设备种比较重要的一部分,它具有龙门机架，龙门机架上装有电机减速器、制动器、链轮传动装置和油泵，龙门机架内两侧沿长度方向设有上夹梁和下夹梁，上夹梁与下夹梁之间通过掰板油缸连接，上夹梁和下夹梁上分别装有各自相对布置的若干夹紧油缸，上夹梁上的夹紧油缸与下夹梁上的夹紧油缸上下对应，链轮传动装置的链条与下夹梁连接，油泵通过液压管路分别与掰板油缸和夹紧油缸相连，夹紧油缸的前端装有夹紧体。本实用新型能够机械化地将切割后的成型混凝土块沿切缝分开并重新迭放在一起，不易损伤混凝土块，生产效率高。
