颚式破碎机
时间:2013-02-21 15:19:19 点击次数:6598
|
鄂式破碎机 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

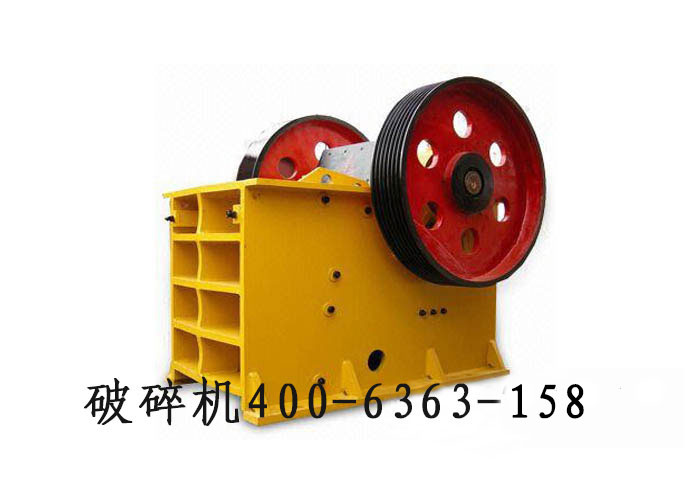

鄂式破碎机概述：鄂式破碎机是出现较早的破碎设备，因其构造简单、坚固、工作可靠、维护和检修容易以及生产和建设费用比较少，因此，直到现在仍然广泛地在冶金、化工、建材、电力、交通等工业部门，用于破碎抗压强度在147～245MPa的各种矿石和岩石的粗、中、细碎。近年来，我厂为满足冶金、矿山、建筑等工业部门破碎高强度、高硬度的微碳铬铁的需要，专门研制了强力鄂式破碎机。 鄂式破碎机使用范围：鄂式破碎机主要用于对各种矿石与大块物料的中等粒度破碎，广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等行业。被破碎物料的高抗压强度为320MPa。 鄂式破碎机性能特点：破碎比大，产品粒度均匀，结构简单，工作可靠，维修简便，运营费用低。

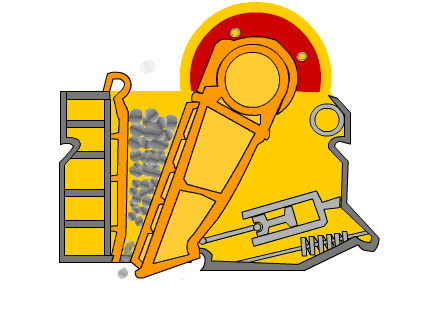

鄂式破碎机工作原理：工作时，电动机通过皮带轮带动偏心轴旋转，使动鄂周期地靠近、离开定鄂，从而对物料有挤压、搓、碾等多重破碎，使物料由大变小，逐渐下落，直至从排料口排出。 鄂式破碎机规格与性能参数表

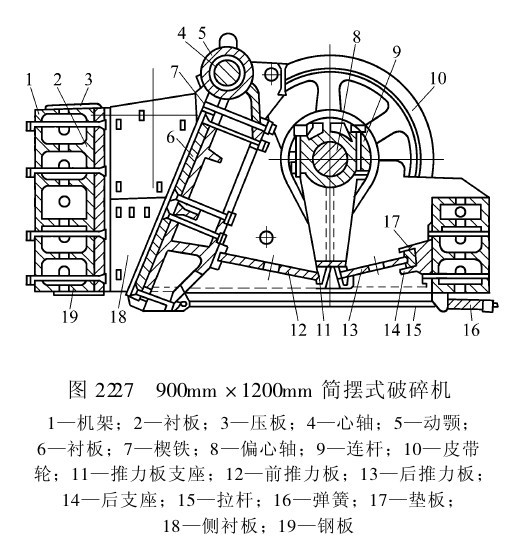

1.机架 机架是上下开口的四壁刚性框架，用作支撑偏心轴并承受破碎物料的反作用力，要求有足够的强度和刚度，一般用铸钢整体铸造，小型机也可用优质铸铁代替铸钢。大型机的机架需分段铸成，再用螺栓牢固链接成整体，铸造工艺复杂。自制小型颚式破碎机的机架也可用厚钢板焊接而成，但刚度较差。 2.颚板和侧护板 定颚和动颚都由颚床和颚板组成，颚板是工作部分，用螺栓和楔铁固定在颚床上。定颚的颚床就是机架前壁，动颚颚床悬挂在周上，要有足够的强度和刚度，以承受破碎反力，因而大多是铸钢或铸铁件。 3.传动件 偏心轴是破碎机的主轴，受有巨大的弯扭力，采用高碳钢制造。偏心部分须精加工、热处理、轴承衬瓦用巴氏合金浇注。偏心轴一端装带轮，另一端装飞轮。 4.调节装置 调节装置有楔块式，垫板式和液压式等，一般采用楔块式，由前后两块楔块组成，前楔块可前后移动，顶住后推板；后楔块为调节楔，可上下移动，两楔块的斜面倒向贴合，由螺杆使后楔块上下移动而调节出料口大小。小型颚式破碎机的出料口调节是利用增减后推力板支座与机架之间的垫片多少来实现。 5.飞轮 颚式破碎机的飞轮用以存储动颚空行程时的能量，再用于工业形成，使机械的工作符合趋于均匀。带轮也起着飞轮的作用。飞轮常以铸铁或铸钢制造，小型机的飞轮常制成整体式。飞轮制造，安装时要注意静平衡。 6.润滑装置 偏心轴轴承通常采用集中循环润滑。心轴和推力板的支撑面一般采用润滑脂通过手动油枪给油。动颚的摆角很小，使心轴与轴瓦之间润滑困难，常在轴瓦底部开若干轴向油沟，中间开一环向油槽使之连通，再用油泵强制注入干黄油进行润滑。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
破碎机的安装与维护： 机器的维护保养是一项极其重要的经常性的工作，它应与极其的操作和检修等密切配合，应有专职人员进行值班检查． 一.机器的维护： 1、轴承担负机器的全部负荷，所以良好的润滑对轴承寿命有很大的关系，它直接影响到机器的使用寿命和运转率，因而要求注入的润滑油必须清洁，密封必须良好，本机器的主要注油处（1）转动轴承（2）轧辊轴承（3）所有齿轮（4）活动轴承、滑动平面． 2、新安装的轮箍容易发生松动必须经常进行检查． 3、注意机器各部位的工作是否正常． 4、注意检查易磨损件的磨损程度，随时注意更换被磨损的零件． 5、放活动装置的底架平面，应出去灰尘等物以免机器遇到不能破碎的物料时活动轴承不能在底架上移动，以致发生严重事故． 6、轴承油温升高，应立即停车检查原因加以消除． 7、转动齿轮在运转时若有冲击声应立即停车检查，并消除 二.安装试车: 1、该设备应安装在水平的混凝土基础上，用地脚螺栓固定。 2、安装时应注意主机体与水平的垂直。 3、安装后检查各部位螺栓有无松动及主机仓门是否紧固，如有请进行紧固。 4、按设备的动力配置电源线和控制开关。 5、检查完毕，进行空负荷试车，试车正常即可进行生产。 破碎机设备的保养： 在石料生产线中，用到的相对较多的设备就是破碎机设备，其中有用于石料粗碎的颚式破碎机，进行二次细碎的反击式破碎机，或者用一次成型的重型石料破碎机。有的时候根据工艺要求需要配置冲击式破碎机(制砂机)设备。所在，在石料生产线中，设备的大部分维护工作就是针对破碎机设备的维护工作，做好了这部分的工作将使石料生产线的保养工作顺利完成。从三个重要方面简述对破碎机设备进行保养维护。 1、破碎机设备的轴承保养 破碎机的轴承部位是容易坏掉的，在使用中磨损比较大所以需要经常保养，经常加油才能增加轴承的使用寿命。 2、破碎机设备润滑方面的保养 经常注意和及时做好摩擦面的润滑工作，可保证鄂式破碎机的正常运转和延长设备的使用寿命。加入轴承座内的润滑脂为容积的50-70%，每三个月必须更换一次，换油时应用清洁的汽油或煤油仔细地清洗轴承滚柱的跑道。肘板与肘板垫接触时，破碎机开动前必须注入润滑油脂。上海夏洲重工机械有限公司是国内一家专业生产矿山机械的破碎机、制砂机、砂石生产线、石料生产线的大型企业，其精湛的石料生产线技术获得行业人士的一致好评。 3、破碎机设备日常方面的保养

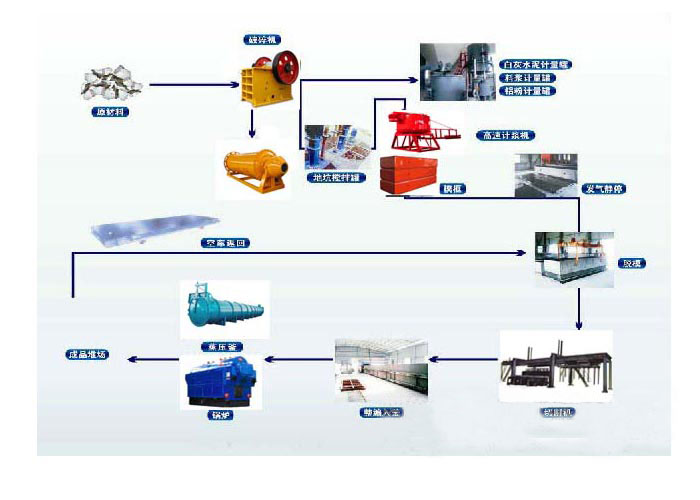

为保证破碎机备处于良好的技术状态，随时可以投入运行，减少故障?；奔?，提高破碎机完好率、利用率，减少破碎机磨损，延长破碎机使用寿命;做到定期保养、强制进行，正确处理使用保养和修理的关系，不允许只用不养或是只修不养。  （1）原料经破碎机、球磨机磨碎2⑴、首先将储存的原材料经计量配料;
（2）浆原料配料后注入浇注搅拌机内进行搅拌制成料浆; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
